48通道螺旋焊管超聲波全自動探傷儀器探傷工藝描述

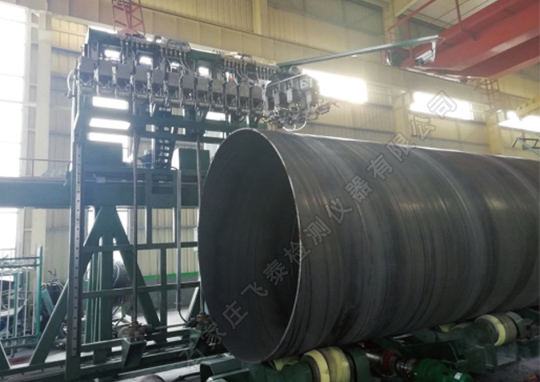

被探鋼管由輥道送檢測區域，檢測探頭落下對鋼管進行焊縫高精度探傷。視鋼管有無缺陷，分別給出相應的控制信號；同時，可實時打標、存儲、打印探傷報表，對探傷結果進行統計。根據要求生成統計報表。設備電控由PLC控制，可靠性高，可實現全過程自動化探傷，也可手動操作及標樣調試。輸送、檢測、報警等全部采用PLC實時自動控制。

探傷儀器裝置型號規格、技術參數和指標

超聲波探傷儀器型號：NUTM-1620；

螺旋焊管規格：Φ219mm-Φ1620mm；

探傷靈敏度：   執行NB/T47013-2015.3；

信噪比：≥8dB；

穩定性：±2dB；

漏報率：0%；

誤報率：≤2%；

端部不可探區：200mm

探傷速度：0—3m /min；

打標精度 ：≤±50mm

探傷儀器能源動力介質的要求條件

⑴超聲波探傷設備所需能源介質主要為工業用電，經凈化并含油霧的壓縮空氣和工業用水。

⑵所需壓縮空氣氣壓為0.4～0.6MPa,流量0.15 m3/ min；買方只提供一個總氣源（壓力約0.4MPa）TOP點，分氣源由賣方自行提供。

⑶電力容量約為10KW,電壓380V/220V,頻率50Hz,電壓波動范圍±5%。

探傷儀器性能和結構

⑴設備具有根據管料大小不同調節檢測探頭；

⑵設備具有自動標記、形成檢驗記錄和報告的功能，存儲系統可存儲檢驗記錄和報告；

⑶設備發現鋼管缺陷時具有聲光報警功能；

⑷設備具有報警存儲功能；

⑸探傷儀器應采用先進的相關報警電路技術，能有效抑制探傷現場的外來干擾，提高檢測報警可靠性；

⑹超聲探傷儀器及探頭；

⑺打標裝置。

買賣雙方設計范圍

該設備為交鑰匙工程，賣方負責除土建以外的所有設備的設計、制造、材料采購、標準設備供應、出廠調試、運輸、現場安裝、調試、設備的售后服務。買方負責土建施工，并提供一路動力供電電源、一路照明供電電源及二路接地端；賣方負責設備之間及其與操作室之間相關連接線路。賣方負責該設備機上氣動配管、中間配管、分配器、閥臺、連接頭或法蘭等，買方僅負責水源接口、壓縮氣總氣源。沒有在技術附件中明確的內容，又是該設備所必須的，將視為賣方供貨范圍，因此賣方對設備的完整性、技術的先進性和實用性負責，直到質保期結束（壹年—除人為因素外）。

探傷儀器分交原則

買方負責土建基礎的施工，提供能源介質管線至靠近機組某指定處。

賣方負責機械設備、配電系統、自動化系統、液壓系統及氣路系統等整體設備的安裝與調試。機組本身的安全防護裝置和地腳螺絲也由賣方負責。

賣方負責機組調試和生產過程當中的專用工具、專用維護工具和吊具。

售后服務

我單位將提供貳年的設備和儀器免費維修服務保質期。在保質期內屬賣方責任需進行維修處理的事項，賣方得到買方書面通知后，應4小時內做出回應，48小時內提出解決方案并到現場進行維修。質保期過后，若設備出現故障，亦按上述方法處理，僅收取維修成本費。
