大管徑相控陣焊縫探傷設備簡介

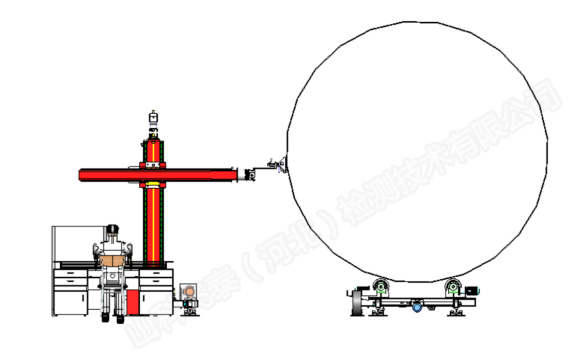

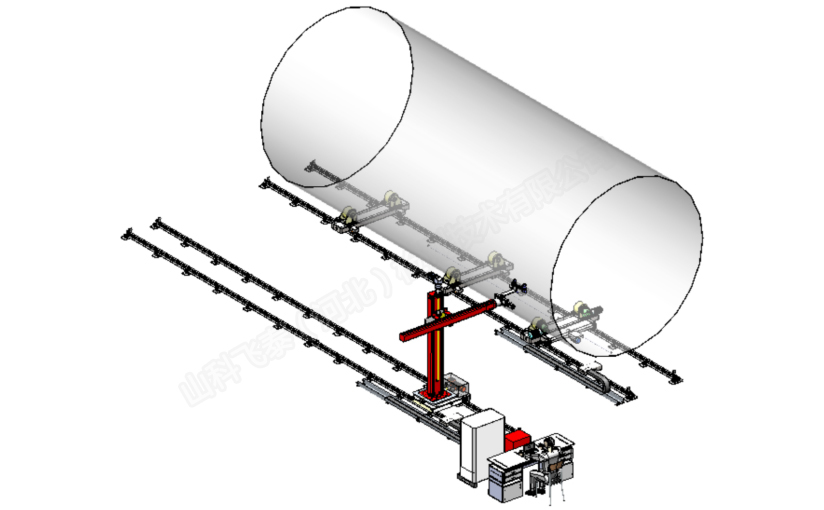

本款設備可以根據買方要求定制，系統是鋼管超聲自動檢測裝置，適用于鋼管直縫和環縫探傷。整套系統集成在一個4軸檢測平臺上，水、電可快捷插拔，平臺放置鋼管側方。

檢測直縫時把鋼管直縫旋轉至側方，檢測探頭調整至焊縫位置然后將探頭放置在焊縫兩側，探頭開始噴水檢測，檢測平臺沿地軌行走至焊縫結束位置，檢測時通過激光焊縫跟蹤裝置判斷焊縫位置對探頭架進行調整，達到精確檢測的目的。

檢測環縫時將探頭架旋轉90度，將探頭架騎在環縫上，旋轉鋼管一周對環縫進行檢測。

系統采用計算機控制與信號實時采集處理相結合技術，利用相控陣數字超聲探傷儀在高速計算機的支持下，實現自動檢測缺陷，自動評估缺陷，顯示并記錄（缺陷）回波幅值、存儲和打印檢測數據、按用戶要求格式自動生成檢測報告。

自動探傷設備的組成

1、4軸檢測平臺

2、相控陣探頭及探頭架

3、激光焊縫跟蹤系統

4、電控系統

5、128陣元相控陣智能超聲波探傷儀器

6、旋轉輥道系統

7、水循環系統

技術參數性能

1、檢查缺陷的種類：焊縫內外缺陷

2、探傷線速度：0.3—2.5m/分鐘

3、頻率：超聲0.5 MHz –5MHz

4、誤報率：≤2%（針對標準試樣）

5、漏檢率：≤0%（針對標準試樣）

6、探傷鈦合金管直徑： φ500-φ5000

7、壁厚：48 mm

8、直線度：≤1.5/1000mm

9、檢測標準：NB/T 47013.15-2021承壓設備無損檢測：相控陣超聲檢測

10、檢測等級：B級

11、檢出缺陷后處理：即時給出聲光報警信號

相控陣探頭參數

（1）、探頭型號：2.5L32

（2）、電纜線規格：型號PVC，長度2M，電容量110PF±10%

（3）、陣元數：32

（4）、陣元寬度：1.3mm

（5）、陣元長度：18mm

（6）、相鄰陣元中心距：0.6－1.4mm

（7）、探頭電阻抗，靜態電容：±10%以內

（8）、相鄰陣元串?dāng)_：≤-20dB

（9）、-20dB脈沖持續時間：±10%

（10）、中心頻率：2.5MHz±10%

（11）、相對帶寬：±15%

探頭架組成

探頭架由支架、手柄、夾持架、跟蹤輪、刮屑塊、相控陣探頭、探頭架固定裝置等組成。

探頭架可根據探頭數量采用雙桿或多桿結構，探頭可根據接觸面形狀去自由調整，調整好采用夾持架鎖定，整個探頭架通過手柄與機器人手臂連接，由機器人手臂去整體調整探頭架狀態。

設備采用相控陣探傷：采用128陣元儀器。縱向缺陷、豎通孔缺陷探傷。利用4個32陣列相控陣探頭探傷內外表面縱向刻槽缺陷和豎通孔缺陷。

其它設備分配原則

買方負責土建基礎的施工，提供能源介質管線至靠近機組某指定處。

飛泰負責機械設備、配電系統、自動化系統、液壓系統及氣路系統等整體設備的安裝與調試。機組本身的安全防護裝置和地腳螺絲也由賣方負責。

飛泰負責機組調試和生產過程當中的專用工具、專用維護工具和吊具。
